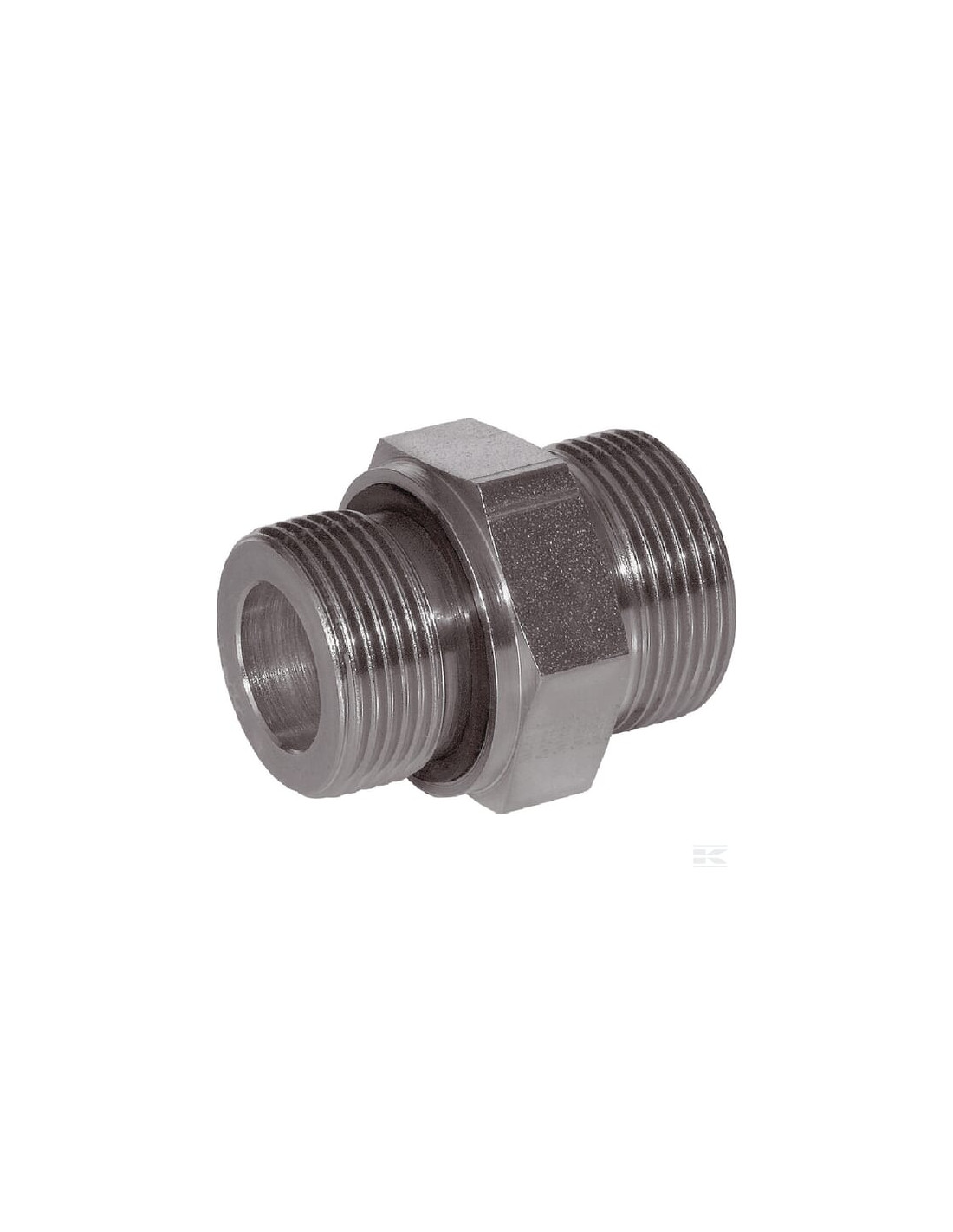

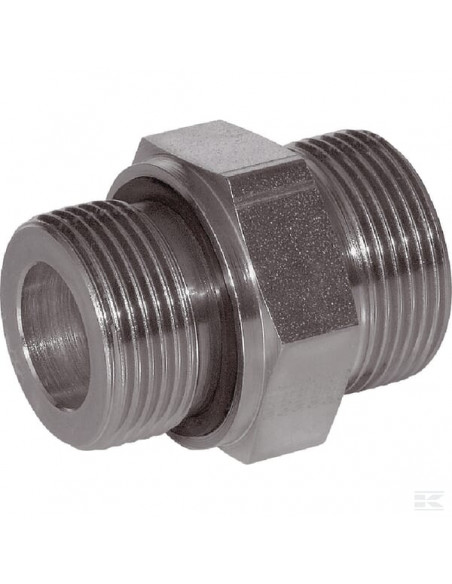

Przyłącze proste z uszczelką M22x1.5 - M22x1.5 15L GES15LM22WD

Numer części: GES15LM22WD
EAN:
Jednostka: Sztuka
Zalety: Ograniczone ryzyko wycieku
Szczegóły produktu: Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem - Duża odporność na korozję - Węże hydrauliczne Rury hydrauliczne - Na zamówienie dostępne z uszczelnieniem Viton
Korzyści: Niewielkie ryzyko wycieku
Kształt: Prosty - 2 strony przyłącza
Typ złącza nr 1: Pierścień zacinający
Typ złącza nr 1 - męski/żeński: Męski
Średnica połączenia: 15 mm
Średnica gwintu złącza nr 1: M22
Średnica gwintu złącza nr 1: 22 mm
iDługość gwintu złącza: 14 mm
Skok gwintu złącza nr 1: 1.50 mm
Typ gwintu złącza: Metryczny
d7Rozmiar klucza złącza nr 1: 26,9 mm
SW1Rozmiar klucza dla złącza nr 1: 27.0 mm
Typ połączenia nr 2: Pierścień uszczelniający
Typ złącza nr 2 - męski/żeński: Męski
Średnica gwintu przyłącza nr 2: M22
Skok gwintu złącza nr 2: 1.50 mm
Typ gwintu przyłącza nr 2: Metryczny
S2Rozmiar klucza dla złącza nr 2: 27.0 mm
L2Wymiar od osi złącza do końca kolejnego złącza: 30 mm
L1Wymiar od osi złącza nr 2 do końca kolejnego złącza: 15 mm
d1Średnica rury: 15 mm
Norma DIN: 2353 228 3852 2401
Norma ISO: 228
dxŚrednica wew.: 12 mm
lgDługość: 36 mm
Obróbka powierzchni: Cynk Niklowana
Ciśnienie robocze max.: 400 BAR
Materiał uszczelnienia: Guma nitrylowa [NBR]
Seria: 15L
Moment dokręcania max.: 130 N·m
