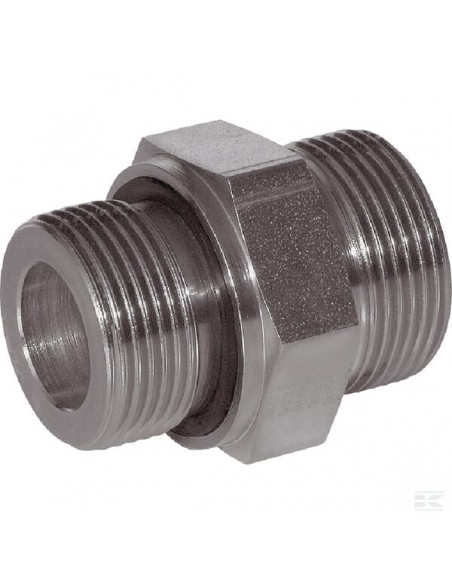

Przyłącze proste z uszczelką M14x1.5 - M16x1.5 10L GES10LM14WD

Numer części: GES10LM14WD
EAN:
Jednostka: Sztuka
Zalety: Ograniczone ryzyko wycieku
Szczegóły produktu: Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem - Duża odporność na korozję - Węże hydrauliczne Rury hydrauliczne - Na zamówienie dostępne z uszczelnieniem Viton
Korzyści: Niewielkie ryzyko wycieku
Kształt: Prosty - 2 strony przyłącza
Typ złącza nr 1: Pierścień zacinający
Typ złącza nr 1 - męski/żeński: Męski
Średnica połączenia: 10 mm
Średnica gwintu złącza nr 1: M16
Średnica gwintu złącza nr 1: 14 mm
iDługość gwintu złącza: 12 mm
Skok gwintu złącza nr 1: 1.50 mm
Typ gwintu złącza: Metryczny
d7Rozmiar klucza złącza nr 1: 18,9 mm
SW1Rozmiar klucza dla złącza nr 1: 19.0 mm
Typ połączenia nr 2: Pierścień uszczelniający
Typ złącza nr 2 - męski/żeński: Męski
Średnica gwintu przyłącza nr 2: M14
Skok gwintu złącza nr 2: 1.50 mm
Typ gwintu przyłącza nr 2: Metryczny
S2Rozmiar klucza dla złącza nr 2: 19.0 mm
L2Wymiar od osi złącza do końca kolejnego złącza: 26 mm
L1Wymiar od osi złącza nr 2 do końca kolejnego złącza: 11 mm
d1Średnica rury: 10 mm
Norma DIN: 2353 228 3852 2401
Norma ISO: 228
dxŚrednica wew.: 7 mm
lgDługość: 30 mm
Obróbka powierzchni: Cynk Niklowana
Ciśnienie robocze max.: 500 BAR
Materiał uszczelnienia: Guma nitrylowa [NBR]
Seria: 10L
Moment dokręcania max.: 50 N·m
