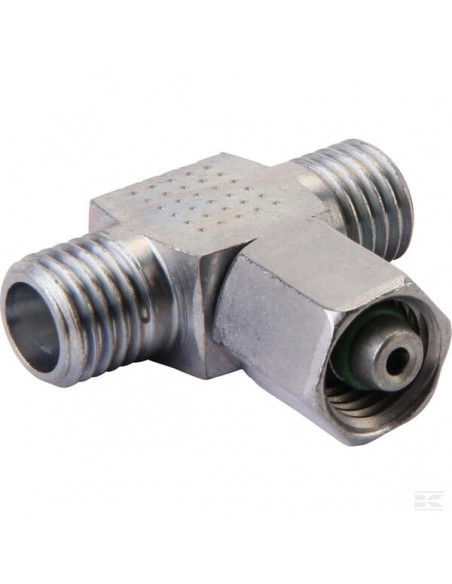

Złącze trójnikowe z nakrętką symetryczne M18x1.5 12L ETSD12L

Numer części: ETSD12L
EAN: 8719607063838
Jednostka: Sztuka
Zalety: Ograniczone ryzyko wycieku
Szczegóły produktu: Wstępnie zmontowane z pierścieniem uszczelniającym o-ring Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem Zwiększona odporność na korozję Na zamówienie dostępne z uszczelnieniem Viton
Kształt: Trójnik (T) - 3 przyłącza
Typ złącza nr 1: Gwint
Typ złącza nr 1 - męski/żeński: Męski
Średnica gwintu złącza nr 1: M18
Skok gwintu złącza nr 1: 1.50 mm
Typ gwintu złącza: Metryczny
S2Rozmiar klucza dla złącza nr 1: 22.0 mm
Typ połączenia nr 2: Gwint
Typ złącza nr 2 - męski/żeński: Męski
Średnica gwintu przyłącza nr 2: M18
Skok gwintu złącza nr 2: 1.50 mm
Typ gwintu przyłącza nr 2: Metryczny
Rozmiar klucza dla złącza nr 2: 19.0 mm
Typ złącza nr 3: Nakrętka obrotowa
Typ złącza nr 3 - męski/żeński: Żeński
Długość złącza nr 3: 42
Średnica gwintu złącza nr 3: M18
Skok gwintu złącza nr 3: 1.50 mm
Typ gwintu złącza nr 3: Metryczny
L1Wymiar od osi złącza do końca kolejnego złącza: 32 mm
L2Wymiar od osi złącza nr 2 do końca kolejnego złącza: 29,5 mm
LWymiar od osi złącza nr 3 do końca kolejnego złącza: 17 mm
Średnica rury: 12 mm
Norma DIN: 2353 3865 2401
Średnica wew.: 10,11 mm8 mm
Długość: 48 mm
S1Wysokość korpusu: 19 mm
Obróbka powierzchni: Cynk Niklowana
Ciśnienie robocze max.: 400 BAR
Średnica wew. pierścienia uszczelniającego: 10 mm
Grubość podkładki uszczelniającej: 1,5 mm
Materiał uszczelnienia: Guma nitrylowa [NBR]
Seria: L
