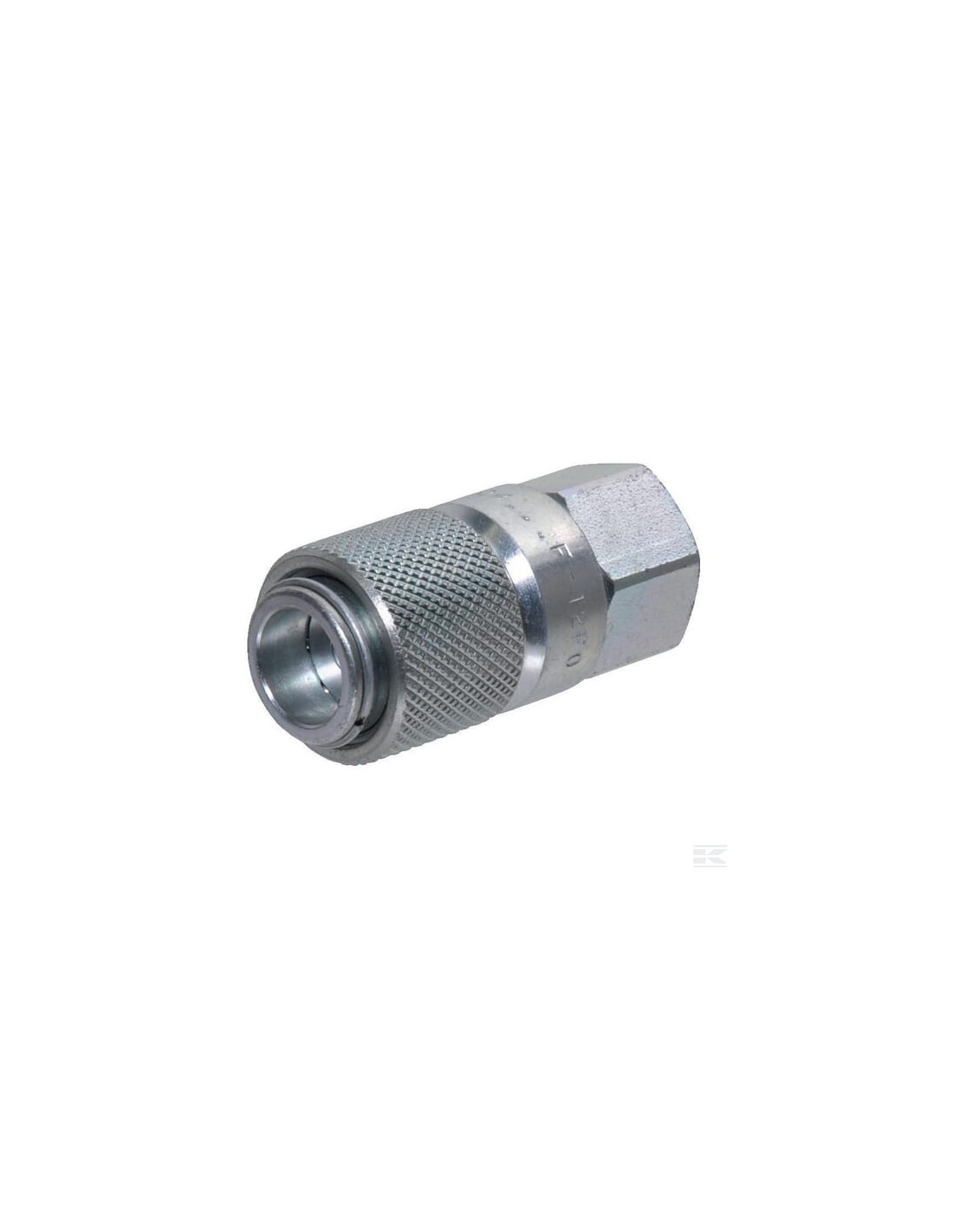

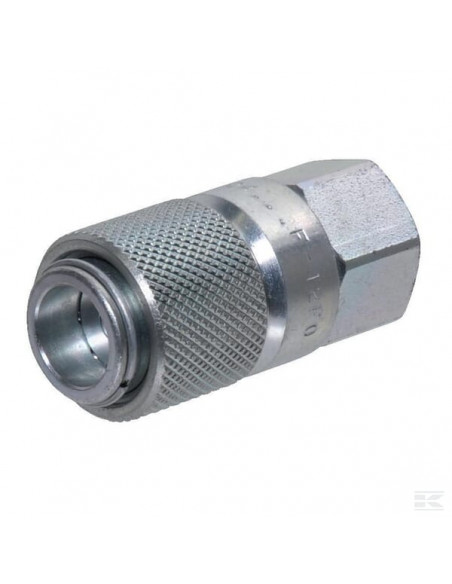

Szybkozłącze diagnostyczne DF gniazdo 1/4" gwint wewnętrzny 1/4" NPTF DF0414NPTF

Numer części: DF0414NPTF
EAN:
Jednostka: Sztuka
Informacje techniczne: Złącze diagnostyczne z płaskim uszczelnieniem do układów punktów pomiarowych Z powodu płaskiego uszczelnienia podczas rozłączania olej znajdujący się pomiędzy obydwoma komponentami zostaje wtłoczony do układu, co uniemożliwia wniknięcie powietrza
Korzyści: Złącza z uszczelką płaską nie przeciekają podczas podłączania i odłączania Podczas podłączania nie wchodzi powietrze
Kształt: Prosty - 2 strony przyłącza
Rozmiar: 1/4 cal
Rozmiar: 6,3 mm
Typ złącza nr 1: Szybkozłącze
Typ złącza nr 1 - męski/żeński: Żeński
Średnica połączenia: 24 mm
Średnica gwintu złącza: 1/4 cal
Typ gwintu złącza: NPTF
Rozmiar klucza złącza nr 1: 0,83 cal
HEXRozmiar klucza złącza nr 1: 21 mm
Typ połączenia nr 2: Gwint
Typ złącza nr 2 - męski/żeński: Żeński
Średnica gwintu przyłącza nr 2: 1/4 cal
Ilość zwojów na cal gwintu złącza nr 2: 18
Typ gwintu przyłącza nr 2: NPTF
Możliwość podłączenia pod ciśnieniem: Nie
Norma ANSI: B1.20.3
Norma ISO: 16028
Średnica zew.: 0,94 cal
Średnica zew.: 24 mm
Długość całkowita: 1,97 cal
L1Długość całkowita: 52,5 mm
Materiał: Stal
Obróbka powierzchni: Chromowana
Ciśnienie robocze: 420 BAR
Temperatura robocza max.: 125 °C
Temperatura robocza min.: -25 °C
Typ blokady szybkozłącza: Kulki po obwodzie
Sposób podłączania: Naciśnij, aby połączyć
Sposób rozłączania: Przesunięcie tulei
Materiał uszczelnienia: Guma nitrylowa [NBR]
Seria: DF
Typ zaworu: Płaski
Waga: 113,3 g
